Процессоры Atom - основа нетбуков и мобильных систем настоящего и будущего

Дата публикации:
15.06.2009

Последние полгода значительно увеличился объем продаж ноутбуков, и самую значительную роль в том сыграли нетбуки. Что интересно, при этом упали продажи дорогих ноутбуков. Это и понятно: покупатели научились ценить деньги и вкладывать их с умом.

На общем фоне мирового кризиса, такие гиганты как ASUS, Acer и Dell объявили о высоких процентах прибыли именно благодаря продаже нетбуков.

Откуда растут ноги у нетбуков?

Понятие нетбуков появилось в 2008 году на Форуме Intel для разработчиков в Шанхае. По мнению компании Intel основной вектор развития мобильных устройств - создание дешевых мобильных интернет-устройств (MID). Такие устройства обеспечивают главное - доступ к сетям и информации в любое время и в любом месте в течение продолжительного времени. Эти устройства должны быть компактными и по истине портативными. На IDF Intel и представила соответствующую платформу Intel Centrino Atom и тем самым анонсировали появление устройств, построенных на архитектуре Atom и названных с подачи Intel нетбуками.

Нетбуки (netbook) - это семейство ноутбуков, предназначенных для работы в сети Интернет и ни для чего более (net - сеть, book - сокращение от notebook).

Нетбуки относятся к классу ноутбуков, называемых субноутбуками, то есть маленькими портативными ноутбуками с сверхнизким энергопотреблением. Такие ноутбуки имеют невысокую стоимость (от 200 до 600 у.е.), массу порядка 1 кг, небольшой дисплей (от 7 до 10 дюймов). Как известно, для работы в сети не требуется высокой производительности, следовательно от нетбуков не следует ожидать высокой производительности.

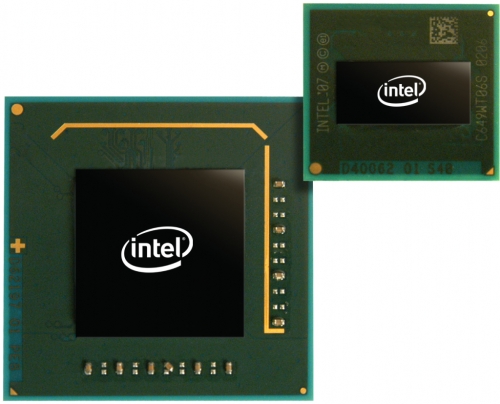

Процессорная технология Intel Centrino Atom, ранее известная под кодовым наименованием Menlow, включает первый процессор Intel Atom (ранее известные как Silverthorne) и системный контроллер-концентратор Intel System Controller Hub (Poulsbo). Эти компоненты с самого начала разрабатывались для сегмента MID.

Все мобильные системы оцениваются по соотношению производительности на 1 Ватт потребляемой мощности, показывая, что это всегда компромисс между производительностью и энергопотреблением. Ну а как известно, энергоемкие устройства требуют и больших по габаритам источников питания. Следовательно, снижая потребление энергии, разработчики автоматически уменьшают габариты устройств.

Архитектура Intel Atom

Новая микроархитектура основана на 45-нм производственном процессе, использующем новые транзисторы с металлическим затвором и диэлектриком high-k. На удивление, Atom полностью совместим с набором команд Intel Core 2 Duo, поддерживает Hyper-Threading и расширение набора мультимедиа команд SSE3. Поддерживается даже виртуализация Intel VT. Правда для мобильных задач она не нужна, но видимо разработчики хотят использовать эти процессоры как идеологию развития архитектуры во всех направлениях, создавая как бы универсальный процесс, а потом дорабатывая его в том или ином направлении. Можно сказать, что с учетом заложенных возможностей микроархитектура Intel Atom – основа для будущих процессоров.

В микроархитектуре Intel Atom реализованы революционные функции управления питанием, такие как состояние ожидания Intel Deep Power Down (C6), технология Enhanced Intel SpeedStep, активное стробирование генератора тактовых импульсов, режим CMOS и Split I/O. Все эти новшества позволяют оптимизировать энергопотребление и тепловыделение как в целом, так и в режимах ожидания, работы и пиковых нагрузок.

Процессор Intel Atom на сегодня является самым маленьким процессором Intel. Он даже меньше микросхем чипсета! При этом он самый быстродействующий процессор в мире, потребляющий менее 3 Вт электроэнергии. Один кристалл площадью менее 25 мм2 содержит более 47 миллионов транзисторов (значительно меньше настольных процессоров).

Тепловая мощность новых процессоров составляет 0,65-2,4 Вт, средняя потребляемая мощность не превышает 160-220 мВт, а в состоянии ожидания эти устройства потребляют всего 80-100 мВт.

Энергопотребление процессора Intel Atom в состоянии простоя определялось как потребляемая мощность в состоянии Intel Deep Power Down (состояние C6). Технология Intel Deep Power Down (C6) переводит процессор в состояние с минимальным энергопотреблением за счет отключения основного генератора тактовых импульсов системной шины, контура PLL=Phase-locked loop (ФАПС, система фазовой автоподстройки частоты), кэш-памяти первого и второго уровня.

С точки зрения схемотехники материнской платы PLL управляет динамическим снижением частоты системной шины и её автоподстройкой. Если оптимально настроить систему так, чтобы частота шины быстро динамически снижалась при отсутствии нагрузки, то этим можно сэкономить больше половины энергии подаваемой на генерацию импульсов на шине.

Кэш-память надо отключать по понятным причинам: там содержится основное количество транзисторов процессора: отключив их сэкономим вторую большую долю энергии источника.

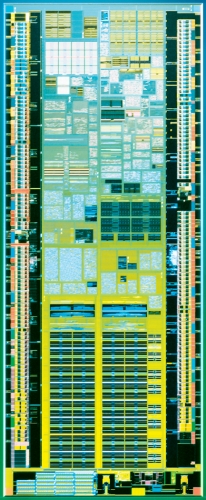

Ядро Silverthorne
Комплект компонентов на базе процессорной технологии Intel Centrino Atom, включающий системный контроллер-концентратор Intel System Controller Hub и процессор Intel Atom с частотой 800 МГц, 1,10, 1,33, 1,60 или 1,86 ГГц, стоит 45, 45, 65, 95 и 160 долларов США соответственно (при заказе от 1000 штук). Как мы видим, такие решения не дороги и позволяют создавать системы в пределах 200-400 у.е.

Семейство Intel SCH с самого начала разрабатывалось как высокопроизводительное энергосберегающее решение для однокристальных устройств с высокой степенью интеграции. Контроллер Intel SCH включает интегрированную графику с аппаратным ускорением декодирования видео, поддерживающее режимы HD 720p и 1080i. Поддерживаются все стандартные интерфейсы ввода/вывода для настольных компьютеров и карманных устройств, в том числе PCI Express, SDIO и USB.
Intel представила три версии SCH, поддерживающие модули памяти DDR2 400/533 МГц объемом 512 МБ/1 ГБ, видео как в стандартном разрешении, так и высокой четкости, технологии Intel High Definition Audio, DX9L и OpenGL.
На уровне драйверов есть поддержка различных ОС.

Мобильные интернет-устройства на базе Intel Atom собрались производить компании Aigo, Asus, BenQ, Clarion, Fujitsu, Gigabyte, Hanbit, KJS, Lenovo, LG-E, NEC, Panasonic, Samsung, Sharp, Sophia Systems, Tabletkoisk, Toshiba, USI, WiBrain и Yuk Yung.
Как видно, большая часть из этих компаний представляют сегмент мобильных устройств, коммуникаторов, наладонных компьютеров и единицы - сегмент субноутбуков.

Применение во встраиваемых системах

Встраиваемые решения - это отраслевые и промышленные решения (прежде всего контроллеры автоматики, медицинские и военные системы, измерительные приборы), характеризующиеся высокой надежностью и низким энергопотреблением. Такие системы имеют малые размеры, низкий профиль корпуса и пассивное охлаждение. Долгое время в этом сегменте соседствовали Intel Celeron M с чипсетом i945GME Express и менее "прожорливый" VIA C7. Настало время сместить этих апологетов постоянства - дошло изменение архитектура и до сегмента встраиваемых систем.
Этого следовало ожидать: все тенденции шли к уменьшению размеров кристалла и скрещивания производительности настольных чипов, оптимизации из серверного сегмента и мобильных кристаллов с низким и ультранизким энергопотреблением. И итогом совмещения стал Intel Atom.

Процессор Intel Atom и контроллер Intel SCH решено продвигать и в сегменте встраиваемых систем. В этом сегменте компания предлагает две модели процессоров: Atom Z530 с частотой 1,6 ГГц и Z510 с частотой 1,1 ГГц. Они расчитаны на 7-летний жизненный цикл. Естесвенно, Intel представил для разработчиков и все средства для внедерения новых CPU в embedded-системы.

Новая архитектура на 2 микросхемах (чипсет одночиповый) позволит более чем на 80% уменьшить размер устройств по сравнению с предыдущим решением, включавшим три микросхемы (Celeron M ULV и 945GME Express).

Процессоры Atom в сухом остатке

Итак, все кристаллы Intel Atom выполнено по 45-нм техпроцессу с использованием металлических затворов и диэлектриков Hi-k и условно могут быть разделены на CPU для нетбуков и неттопов и CPU для мобильных интернет-устройств.
Частично эти кристаллы унаследовали многое от архитектуры Centrino 2, но были оптимизированы и кое-где урезаны.

CPU для нетбуков и неттопов

Все эти кристаллы имеют 1 ядро, кроме модели 330: она получила 2 ядра и 2 кэша L2 объемом 512К на каждое ядро (общий объем - 1МБ). Все остальные чипы имеют кэш L2 объемом 512 Кбайт.

Процессоры с буквой Z в маркировке имеют наименьшее энергопотребление - от 0,65 Вт (Z500) до 2,4 Вт (Z550). Модели Z500, Z510, Z515 работают с частотой шины 400 МГц (для уменьшения энергопотребления).
Z520, Z530, Z540, Z550 более энергоемкие, так как тактируются частотой шины 533 МГц.

Все эти модели появились в 1 квартале 2009 года.

Ранее появилась одна единственная модель N270. Она рассчитана на тепловыделение (TDP) 2.5 W (температура до 90 градусов, против 85 у модели Z530 с такой же частотой). Она отличается только тем, что напряжение питания ядра у нее изменяется в пределах 0.9V-1.1625V, а у Z530 - от 0,8 V. Именно поэтому N270 и кушает 2,5 Вт, а не 2,4 Вт. Фактически, Z530 можно считать оптимизированной моделью N270.

Кристалл N270 имеет размеры 26 mm2 (22х22 мм), содержит 47 миллионов транзисторов и выполнен в новом корпусе PBGA437. Это означает, что его нет возможности установить в существующие системы Centrino 2.

Все производители нетбуков, которые представили свои решения в 2008 году, базировали их на N270.

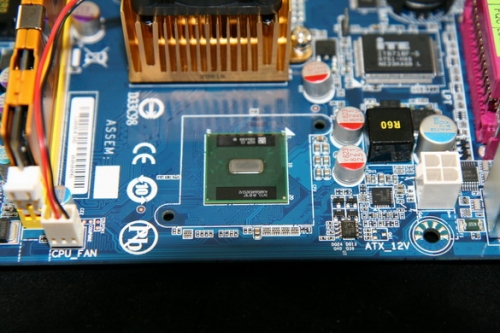

Самые "жаркие" кристаллы Intel Atom - модели 230 и 330. Фактически, это один и тот же процессоров. Отличие заключается в том, что 330 модель содержит 2 одинаковых ядра и, соответственно, кэш в 2 раза большей емкости.
Ну и как следствие - TDP у 330 выросло с 4 Вт до 8 Вт.
Кстати, только эти кристаллы из всех Atom 64-разрядные!

CPU для мобильных интернет-устройств

Фактически, это те же самое процессоры с теми же спецификациями, однако в несколько другом схемотехническом применении.
Вместо стандартного чипсета они предполагают использоваться в паре с кристаллами контроллера-концентратора системы Intel UL11L, US15L, US15W.

CPU для настольных ПК

В принципе, процессоры Atom можно с легкостью использовать для построения недорогих офисных ПК, чем и воспользовались многие ОЕМ-сборщики.

Подразумевается использование процессоров Atom N270, 230 и 330 с чипсетом i945GC Express.

В целом, можно резюмировать, что Intel Atom - самый мобильный и неэнергоемкий процессор для нетбуков и мобильных систем на данный момент.
